鋼筋桁架樓承板的設計流程與施工步驟
作者：華城興小編 來源：硅酸鈣板研發部 發布日期：2019-10-04 瀏覽次數：2186
在搭建隔層的時候，使用鋼筋桁架樓承板，是一個不錯的選擇。那么，我們該如何進行設計呢？同時，施工的流程，又是什么呢？下面，就讓我們一起來看看！
設計步驟：
1、確定設計基本參數
設計基本參數包括樓板的跨度、厚度，兩個階段板支座情況，鋼筋種類，混凝土強度等級，使用荷載等。
2、確定鋼筋桁架樓承板的長度
根據工程情況，樓承板長度可以為一跨或幾跨之和，確定時應注意：
?。?）鋼筋桁架樓板其長度宜為200mm的倍數，特殊情況下長度可為100mm的倍數。
（2）樓承板長度最好定為幾跨之和的連續板。
（3）樓承板長度不宜大于20m。
3、通過使用階段計算，初步選擇鋼筋桁架樓承板的型號
鋼筋桁架樓承板設計包括桁架桿件設計、底模設計、桁架桿件連接節點設計和桁架與底模連接節點設計四個方。其中連接節點的強度通過構造保證，不需要驗算，底模已設計成型，滿足受力要求，所以設計人員只需進行桁架桿件設計便可選擇鋼筋桁架樓承板的型號。
4、當不設臨時支撐時，可查表或進行施工階段驗算，調整樓承板的型號，以至滿足受力要求。
5、確定支座附加鋼筋用量
當鋼筋桁架連續時，使用階段計算的支座負筋截面面積減去鋼筋桁架上弦鋼筋截面面積，即為支座附加鋼筋量；當鋼筋桁架在支座處不連續時，使用階段計算的支座負筋截面面積即為支座附加鋼筋量。不同種類鋼筋應進行等強帶換。
6、繪制樓板結構圖
樓板結構圖包括平面布置圖及節點大樣。平面布置圖包含：鋼筋桁架樓承板排板，支座負筋、洞邊和柱邊附加鋼筋、分布鋼筋，柱邊、混凝土墻邊支撐件，等等。同時圖中必須明確施工期間臨時支撐布置情況。
施工流程：
施工階段：
設臨時支撐時，與普通現澆混凝土樓板基本相同。 不設臨時支撐時，在混凝土結硬前，樓板強度和剛度即鋼筋桁架的強度和剛度，鋼筋桁架樓承板自重、混凝土重量及施工荷載全由鋼筋桁架承受?；炷两Y(jié)硬是在鋼筋桁架樓承板變形下進行的，所以樓承板自重不會使板底混凝土產生拉力，在除樓承板自重以外的永久荷載及樓面活荷載作用下，板底混凝土才產生拉力。這樣，樓板開裂延遲，樓板的剛度比普通現澆混凝土樓板大。
施工階段鋼筋骨架的計算模型可采用斜腹桿鉸接，上下縱向鋼筋連續的模型，不考慮底部薄鋼板的作用。不考慮鋼模板作用，是因為鋼模板并未與縱向鋼筋連接，鋼模板僅僅是通過橫向鋼筋與鋼模板點焊連接，且離下弦有25mm的距離。
A.施工階段不設臨時支撐時，鋼筋桁架樓承板中桁架桿件的內力以及鋼筋桁架樓承板的撓度，采用桁架模型計算。承載能力極限狀態按荷載效應基本組合，重要性系數Υ0取0.9。撓度采用荷載的標準效應組合計算。
此階段荷載包括鋼筋桁架樓承板自重、濕混凝土重量以及施工荷載。施工荷載采用均布荷載可取為1.5KN/㎡和跨中集中荷載沿板寬慰2.5KN/m中叫不利者，不考慮二者同時作用。
桁架撓度與跨度之比值不大于1/180，也不大于20mm。
B.設有臨時支撐時，無需進行施工階段驗算。
為了節約鋼材，雙向板在施工階段應沿垂直于桁架方向設臨時支撐。施工階段無需驗算；使用階段按普通現澆鋼筋混凝土雙向板計算。
使用階段：
鋼筋桁架上下弦鋼筋和混凝土一起共同工作，此樓板與鋼筋混凝土疊合式樓板具有相同的受力性能，雖然受拉鋼筋應力超前，但其承載力與普通鋼筋混凝土樓板相同。
(1)由于樓板自重不在混凝土內產生拉應力，正常使用狀態下樓板的剛度和抗開裂性能都比普通樓板好。另外底部鋼板的實際存在有效地改善了樓板下部混凝土的受力條件，延緩了樓板的開裂。
(2)附加撓度很小，樓板的變形主要由施工階段控制。
(3)為減少施工階段的撓度，建議采用兩跨或多跨連續桁架的模型進行計算和施工。對于單跨樓板，采取預拱措施減小表觀撓度或采用澆注時加少量支撐。

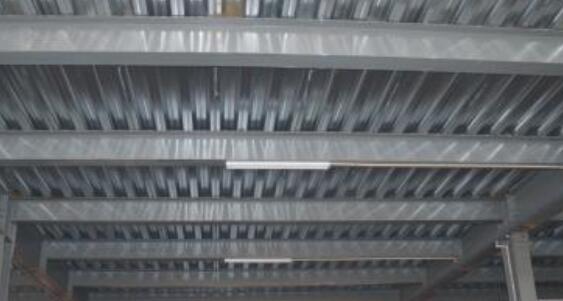

底模：
做為底模的壓型鋼板厚度較薄（0.5mm，當樓板澆注完成后需要將底模撕除時，底模宜采用0.4mm厚冷軋鋼板），而且考慮經濟性，鋼板下部不做防火處理，所以設計樓承板承載力時不考慮鋼板的作用。但在正常使用情況下，鋼板的存在增加了樓板的剛度，改善了樓板下部混凝土的受力性能。
