硅酸鈣板主要成分由硅質(zhì)材料和鈣質(zhì)材料組成，此兩種材料均屬于無機物不會燃燒其中以硅酸鈣為主的硅質(zhì)材料熔點較高，且不溶于水、醇和堿。是無機硬性絕緣材料中強度高的保溫...
地址：安徽省滁州市南譙區(qū)沙河鎮(zhèn)建材基地
手機：+8619805508855 400-6731-188
電話：0550-3971188
傳真：0550-3962288
郵編：239060
現(xiàn)澆樓板：鋼筋用單層還是雙層？樓板縫的防治措施？
作者：華城興小編 來源：硅酸鈣板研發(fā)部 發(fā)布日期：2019-10-10 瀏覽次數(shù)：5597
在農(nóng)村，如果我們想要搭建房屋的話，樓板的鋼筋，使用單層還是雙層的好呢？對于樓板縫，具體，我們又該如何進行防治呢？下面，就讓我們一起來看看！

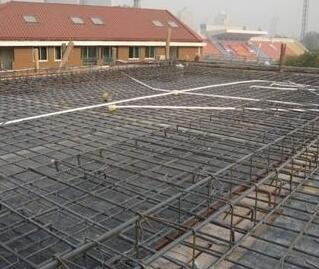

現(xiàn)澆樓板的鋼筋用單層還是雙層？
1、荷載較大、開間跨度較大、活荷載較大的現(xiàn)澆板需要用雙層鋼筋，比如超大客廳、活動室、走道等。
2、在有梁的位置，即樓板負彎矩部位，必須增加上層鋼筋，負彎矩鋼筋。
3、在房屋的頂層、樓板開洞過大的房間、結構轉換部位，作為上部結構嵌固的地下室樓板必須使用雙層雙向配筋，且板厚必須超過150mm，每個方向的配筋率不小于0.25%。
4、平面造型復雜的現(xiàn)澆板或樓板平面頸部，且有抗震要求的需要用雙層鋼筋。
5、部分地區(qū)溫差影響較大、收縮應力較大的部位現(xiàn)澆板也要用雙層鋼筋。
6、懸挑板、陽臺等需要使用雙層鋼筋，而且上層鋼筋是主要的受力鋼筋。
7、現(xiàn)澆板厚度大于或等于180mm時，需要使用雙層鋼筋。
8、板與板有高差的，需要用雙層鋼筋。

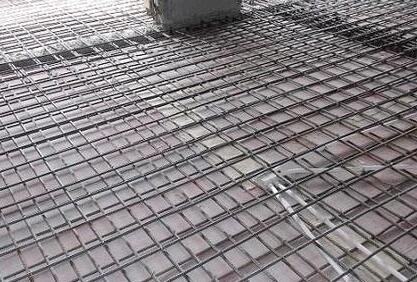

樓板縫的防治措施：
1、優(yōu)化混凝土配合比，嚴格控制摻合料總摻量、水泥總用量和其他外加劑用量。
2、預拌混凝土在運輸、澆筑過程中，嚴禁隨意加水。
3、現(xiàn)澆樓板澆筑后12小時內(nèi)(1.2N/m㎡)不得上人，24小時內(nèi)不宜在現(xiàn)澆樓板上吊運和集中堆放施工物料。
4、混凝土模板支撐體系需必計算確定，除滿足強度要求外，還必須有足夠的剛度和穩(wěn)定性。
待同條件養(yǎng)護試塊達到設計和規(guī)范規(guī)定強度時方允許拆模，并結合施工荷載保留部分支撐。
5、建筑物端部房間外角應按設計要求設置放射加強鋼筋，設計無要求時也應建議設計增設。
6、樓板混凝土澆筑時，應在初凝前進行二次振搗，終凝前進行兩次抹壓?；炷翍诔跄?，及時設專人進行養(yǎng)護，保濕養(yǎng)護時間不少于10天。
7、樓板上吊裝、運輸、堆放材料、構件時，應采取措施，減輕對樓板的沖擊。
外架采用懸挑外架時，對布設懸挑工字鋼的樓板，應進行強度、剛度及局部承載驗算。
8、混凝土澆筑時，嚴禁采用鋼管等物料在樓板上壓制敷設水平管線的管槽。
如樓板內(nèi)預埋水平管發(fā)生漏埋、錯埋，不得隨意在板上剔槽敷管，應在裝飾層內(nèi)綜合布設。
9、嚴格控制現(xiàn)澆板的厚度和現(xiàn)澆板中鋼筋保護層的厚度。陽臺、雨蓬等懸挑現(xiàn)澆板負彎矩鋼筋下面，應設置間距不大于500mm的鋼筋保護支架，在澆筑混凝土時，保證鋼筋不位移。
樓板負筋宜采用通長鋼筋馬凳筋確保保護層厚度，底筋宜采用細石砼保護層。
10、樓板混凝土澆筑前，必須搭設可靠的施工平臺、人行走道，施工中應派專人護理鋼筋，確保鋼筋位置符合要求，并設專人移動操作馬道。
11、在混凝土澆筑完畢后的12h以內(nèi)，對混凝土加以覆蓋和保濕養(yǎng)護，用塑料布覆蓋養(yǎng)護，應全面將混凝土蓋嚴，并保持塑料布內(nèi)有凝結水。
12、樓板內(nèi)預埋水平線管的直徑不應大于板厚的1/3，并置于板底層鋼筋之上。板內(nèi)線管預埋宜避免交叉，確需交叉時應設接線盒。
13、樓板泵管、測量孔洞等應采用圓錐形，上部比下部大30mm；不宜采用方形，避免樓板受力后出現(xiàn)應力集中，板中微裂縫沿孔洞四角延伸。
