硅酸鈣板主要成分由硅質(zhì)材料和鈣質(zhì)材料組成，此兩種材料均屬于無機物不會燃燒其中以硅酸鈣為主的硅質(zhì)材料熔點較高，且不溶于水、醇和堿。是無機硬性絕緣材料中強度高的保溫...
地址：安徽省滁州市南譙區(qū)沙河鎮(zhèn)建材基地
手機：+8619805508855 400-6731-188
電話：0550-3971188
傳真：0550-3962288
郵編：239060
硫氧鎂防火板的制作方式與防火等級的介紹
作者：華城興小編 來源：硅酸鈣板研發(fā)部 發(fā)布日期：2019-10-17 瀏覽次數(shù)：3114
在各種防火板材中，硫氧鎂防火板的性能特點是非常不錯的。那么，其制作方式，是什么呢？防火性能，又是如何的呢？下面，就讓我們一起來看看！
制作方式：
a、改性硫氧鎂水泥料漿的配制
將輕燒氧化鎂粉加入硫酸鎂溶液中，混合攪拌均勻并加入硫氧鎂抗水增強劑得到凈漿；在70轉(zhuǎn)/分鐘攪拌速率下將凈漿與滑石粉、閉孔珍珠巖混合，攪拌均勻后得到改性硫氧鎂水泥料漿；
b、按次序?qū)⒉襟Ea所得料漿和中堿玻纖布、無紡布分別平鋪在模板上，具體的平鋪次序如下:先鋪一層無紡布，再鋪一層玻纖布，之后上料漿，然后按次序在壓平的料漿上再加一層玻纖布和無紡布。

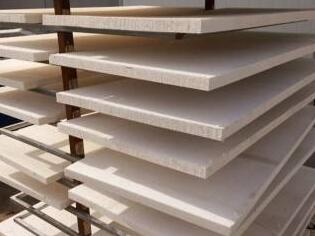

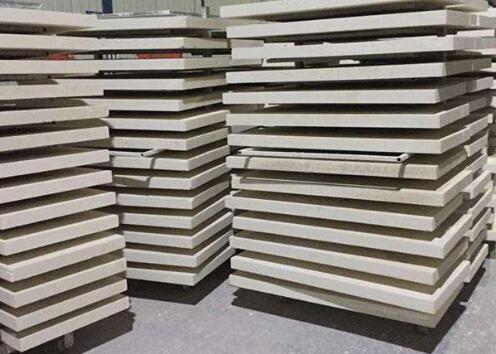

C、在溫度2 5°C以上，相對濕度60%以上的室內(nèi)環(huán)境中放置24小時，養(yǎng)護至料漿硬化，脫模得到防火板基板；
d、在溫度2(T30°C，相對濕度30-90%的環(huán)境下對防火板基板進行二次養(yǎng)護，二次養(yǎng)護的時間為疒14天。
e、采用雙面噴膠方式，在防火板基板外表面粘接裝飾性貼面。
產(chǎn)品特點：
1、氣硬性
硫氧鎂板卻與普通硅酸鹽水泥凝結(jié)固化機理不同，它是氣硬性膠凝材料，在水中不硬化。
2、多組分
硫氧鎂板是多組分的，單組分的輕燒粉加水硬化后基本沒有強度。它主要組分是輕燒粉和硫酸鎂，其他組分包括水、改性劑和填充料等。
3、對鋼材溫和無腐蝕
硫氧鎂板以硫酸鎂做為調(diào)和劑，與氯氧鎂防火板相比不含氯離子，對鋼材無腐蝕性，因此硫氧鎂板可以取代氯氧鎂水泥用在防火門芯板和外墻保溫板域，降低因氯離子侵蝕鋼材造成的風(fēng)險。
4、高強度
硫氧鎂板添加改性后抗壓強度可達到60MPa，抗折強度可達到9MPa。
5、空氣穩(wěn)定性和耐侯性
硫氧鎂板是氣硬性膠凝材料，只有在空氣中才能繼續(xù)凝結(jié)硬化，這就使它具有良好的空氣穩(wěn)定性。硫氧鎂板固化后，所處的環(huán)境中空氣越干燥，它就越穩(wěn)定。
6、低燒度低腐蝕性
硫氧鎂板的漿體濾液pH值波動在8~9.5之間，接近于中性，對玻璃纖維和木質(zhì)纖維的腐蝕性是很小。
7、輕質(zhì)低密度
硫氧鎂板的密度般只有普通硅酸鹽水泥制品的70%，它的制品密度般為1600~1800㎏/m2，而水泥制品的密度般為2400~2500㎏/m2。因此它具有明顯的低密度性。
技術(shù)參數(shù)：
