硅酸鈣板主要成分由硅質(zhì)材料和鈣質(zhì)材料組成，此兩種材料均屬于無機物不會燃燒其中以硅酸鈣為主的硅質(zhì)材料熔點較高，且不溶于水、醇和堿。是無機硬性絕緣材料中強度高的保溫...
地址：安徽省滁州市南譙區(qū)沙河鎮(zhèn)建材基地
手機：+8619805508855 400-6731-188
電話：0550-3971188
傳真：0550-3962288
郵編：239060
硅酸鹽水泥發(fā)泡保溫板的制作方式與產(chǎn)品效果
作者：華城興小編 來源：硅酸鈣板研發(fā)部 發(fā)布日期：2019-10-09 瀏覽次數(shù)：1886
在現(xiàn)代建筑中，為了保證墻體的保溫效果，我們會大量地使用硅酸鹽水泥發(fā)泡保溫板。那么，對于它，我們該如何進行制作呢？同時，其具體的效果，又是如何的呢？下面，就讓我們一起來看看！
技術方案：
一種硅酸鹽水泥發(fā)泡保溫板材或砌塊，其特征在于:由下列重量份數(shù)的原料制備而成:硅酸鹽水泥99份、作為速凝劑的飽和硫酸鋁5份、減水劑1份、作為發(fā)泡劑的雙氧水0.5~1份。
制作步驟：
1、制備發(fā)泡水泥漿料:按所述配比取硅酸鹽水泥、飽和硫酸鋁和減水劑，置入攪拌機內(nèi)加水混合攪拌5~10分鐘，加水量按重量配比為水:原料總量=100: 60~80，制成發(fā)泡水泥漿料備用；
2、制備秸桿纖維料:將各類農(nóng)作物秸桿或稻草或龍須草置入秸桿擠壓搓絲機中，經(jīng)該機的擠壓、劈裂、揉搓、分絲制成絲絨狀的秸桿短纖維料備用；
3、制備相變纖維混合料:按所述配比取相變材料，將其置入加熱容器中，按其材料的熔點加熱，融化成液體后，注入攪拌機中，按配比加入步驟2制成的秸桿短纖維料，攪拌均勻，取出晾干，制成相變纖維混合料；
并將該相變纖維混合料浸泡到硅溶膠溶液或液體氯化石蠟中進行防火防腐處理，在常溫下浸泡1~2小時后，撈出后離心甩干；
4、按所述配比稱取雙氧水加水，在常溫狀態(tài)下經(jīng)發(fā)泡機預發(fā)泡制成泡沫體，其中加水量按重量配比為雙氧水:水=0.01: 1，再將泡沫體與步驟I的發(fā)泡水泥漿料一起置入泡沫攪拌機內(nèi)攪拌均勻，攪拌時間為5分鐘；
同時將步驟3的相變纖維混合料與相變纖維混合料重量10%的丙烯酸粘接劑一起加入到泡沫攪拌機內(nèi)繼續(xù)攪拌均勻，然后注入模具中放在壓力機上，壓制成板材或砌塊，成為帶有相變儲能植物纖維的復合的硅酸鹽水泥發(fā)泡保溫板材或砌塊。

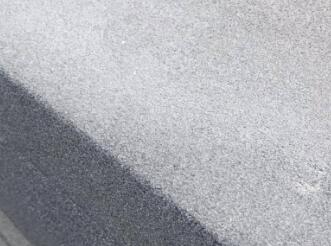

產(chǎn)品效果：
(1）該板材或砌塊使用普通硅酸鹽水泥制作發(fā)泡水泥，原料成本投入低，在造價低廉的狀況下，能夠達到與硫鋁水泥相同的拆模時間，而且制作工序簡單，使產(chǎn)品造價降低1/2，該發(fā)泡水泥制成輕體保溫隔墻板、保溫外墻板、保溫隔音隔熱板等系列板材，市場需求廣泛，應用面廣。
(2)環(huán)保性能好，硅酸鹽水泥發(fā)泡保溫材料為環(huán)保產(chǎn)品，而聚苯板是不能降解的，與聚苯板相比承載力大，且與結構層結合緊密，不易發(fā)生龜裂現(xiàn)象。
(3)混凝土填充層和墻面層組合厚度與聚苯板相當，且整體重量輕。由于發(fā)泡保溫材料導熱系數(shù)大于聚苯板的導熱系數(shù)，要達到同等絕熱效果，其絕熱層厚度也要相應提高，但混凝土填充層與發(fā)泡水泥很容易融為一體，因此填充層厚度可適當減小。
(4)施工方法規(guī)范、進度快，采用普通硅酸鹽發(fā)泡水泥，其發(fā)泡穩(wěn)定而均勻，料漿的流平性好，施工質(zhì)量易于保證，施工速度快。因此，可用于生產(chǎn)砌塊和保溫板材，并可節(jié)約水泥，大大降低材料成本，生產(chǎn)出的產(chǎn)品具有重量輕、強度高、成本低、保溫隔熱隔音、用途廣等特點。
(5)使用普通硅酸鹽發(fā)泡水泥制作保溫板或砌塊，用于屋面保溫和外墻保溫，與聚苯乙烯板等其他隔熱材料相比，導熱系數(shù)較高，而且硅酸鹽發(fā)泡水泥與結構層的附著性能較強，施工較方便、環(huán)保性較好。生產(chǎn)成本較低，用其做屋面保溫，與聚苯板做屋面保溫相t匕，每平方米造價低10元左右，而且施工方便，隔熱保溫性能十分可靠。
在節(jié)能建筑中推廣應用，將會大量節(jié)約聚苯板等保溫材料，也就意味著節(jié)約大量的石油資源，使建筑節(jié)能真正實現(xiàn)保護環(huán)境和節(jié)約資源的目的，實現(xiàn)可持續(xù)發(fā)展。
